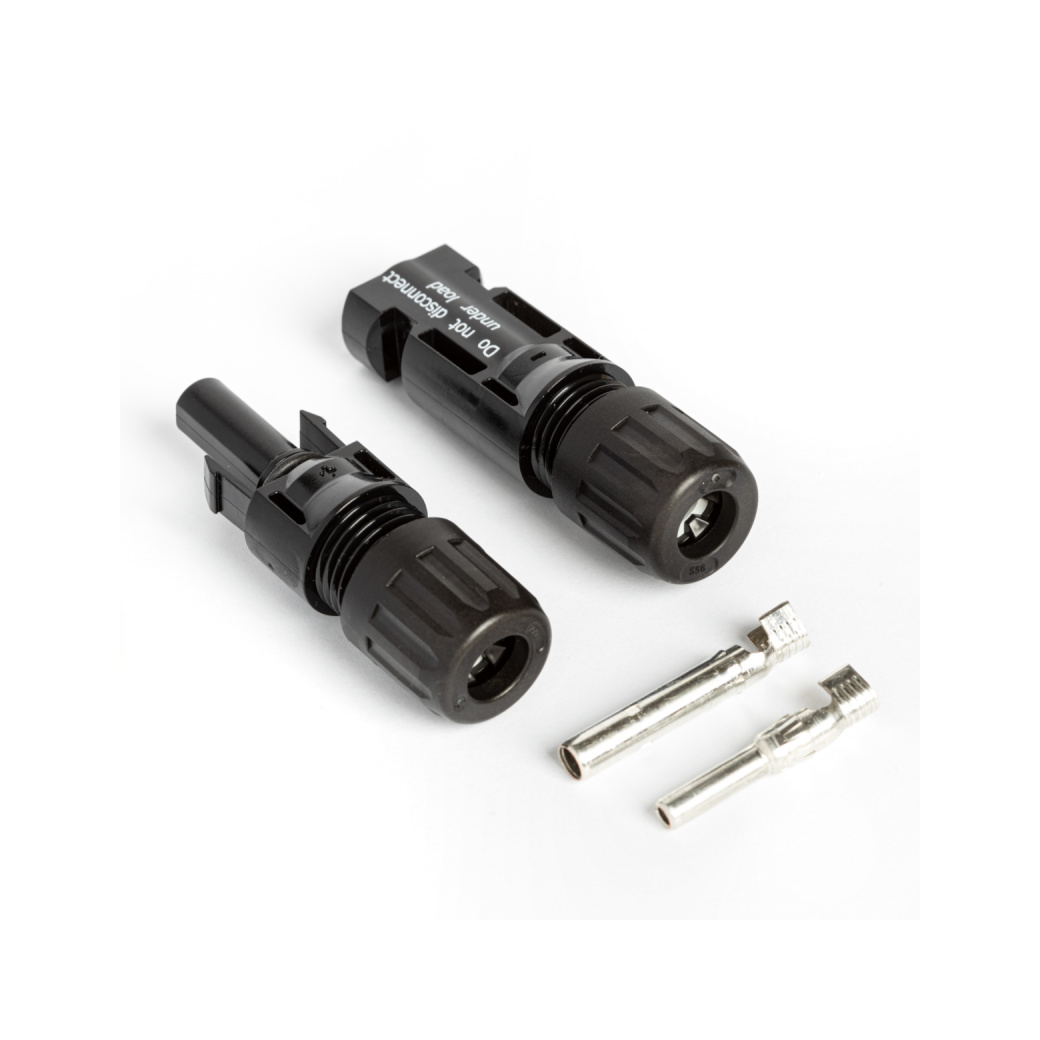

Złącze MC4 MultiContact Staubli

Opis Techniczny

• Producent: Staubli Electrical Connectors
• Model: MC4 MultiContact
• Materiał:
  • Obudowa: Poliwęglan (PC) o wysokiej odporności na promieniowanie UV i warunki atmosferyczne
  • Styk: Miedź cynowana, zapewniająca doskonałą przewodność elektryczną i odporność na korozję
• Napięcie znamionowe: 1000 V (IEC), 1500 V (IEC), 600 V (UL)
• Prąd znamionowy: do 30 A (zależnie od przekroju przewodu)
• Zakres temperatur pracy: od -40°C do +85°C (IEC/UL)
• Stopień ochrony: IP65 / IP68 (złączone), odporność na kurz i wodę
• Przekrój przewodu: 2,5 mm², 4 mm², 6 mm²
• Certyfikaty: TÜV, UL, CSA

Funkcjonalność

• Łatwość montażu: Szybki i bezpieczny montaż dzięki systemowi "Snap-in".
• Bezpieczeństwo: Wyposażone w mechanizm blokujący, zapobiegający przypadkowemu rozłączeniu.
• Niezawodność: Złącza MC4 są zaprojektowane do długotrwałego użytkowania w trudnych warunkach atmosferycznych, co zapewnia stabilność i niezawodność instalacji fotowoltaicznej.
• Uniwersalność: Kompatybilne z większością paneli fotowoltaicznych i systemów kablowych dostępnych na rynku.

Zastosowanie

Złącza MC4 MultiContact Staubli są szeroko stosowane w instalacjach fotowoltaicznych, zarówno w małych systemach domowych, jak i dużych komercyjnych farmach solarnych. Dzięki wysokiej jakości wykonania i niezawodności, są idealnym wyborem do zapewnienia bezpiecznego i efektywnego połączenia elektrycznego między panelami fotowoltaicznymi a inwerterami.

Instrukcje Montażu

1. Przygotować przewody, usuwając odpowiednią ilość izolacji (zgodnie z instrukcją producenta).
2. Wsunąć przewód do styku, upewniając się, że jest prawidłowo zamocowany.
3. Za pomocą zaciskarki, zacisnąć styk na przewodzie.
4. Wsunąć styk do obudowy złącza, aż do usłyszenia kliknięcia, które oznacza prawidłowe zamocowanie.
5. Powtórzyć kroki 1-4 dla drugiego złącza.
6. Połączyć złącza, upewniając się, że mechanizm blokujący jest zabezpieczony.
